Baustellenübersicht Ostkreuz und Warschauer Straße Mitte Juli 2016


Hallo zusammen. Am Freitag und Samstag war ich an der Baustelle unterwegs und habe ein paar neue Eindrücke mitgebracht. So wurden bereits Teile der Fußgängerbrücke eingehoben, der Bahndamm zur Stabbogenbrücke der S3 hergestellt und auch der Gleisbau schreitet merklich voran. Ich erkläre Euch die Baufortschritte direkt unter den Bildern.

Legen wir direkt am Ostkreuz los.

Zum Freitag wurden die ersten beiden großen Brückenelemente der Fußgängerbrücke angeliefert. Da sie eine erhebliche Breite aufweisen, muss das in der Nacht geschehen sein.

Blick von der Kynaststraßenbrücke auf die Bahntrasse nach Rummelsburg. Hier wird eine Stützwand errichtet, da die Bahntrasse der S3 (links im Bild) wegen der Stabbogenbrücke erheblich ansteigen muss. Rechts der Stützwand wird die S3 ab August provisorisch für 1 Jahr an der Baustelle vorbeigeführt.

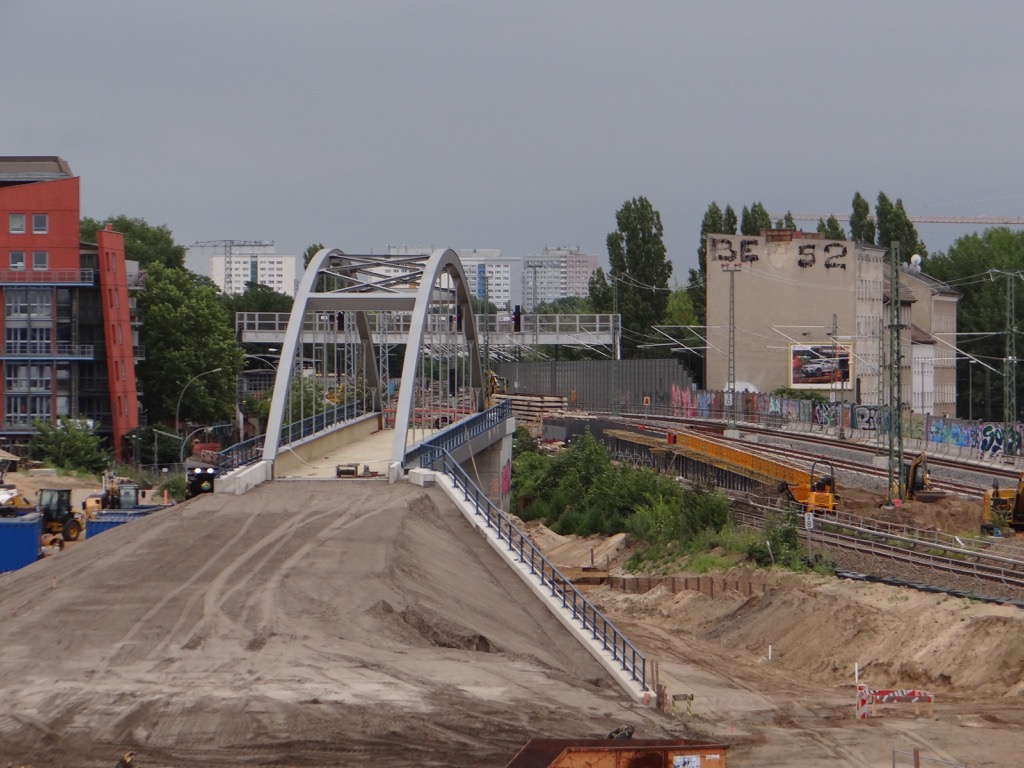

Die Stabbogenbrücke mit dem nun aufgeschüttetem Bahndamm und im Hintergrund die eben erwähnte Stützwand.

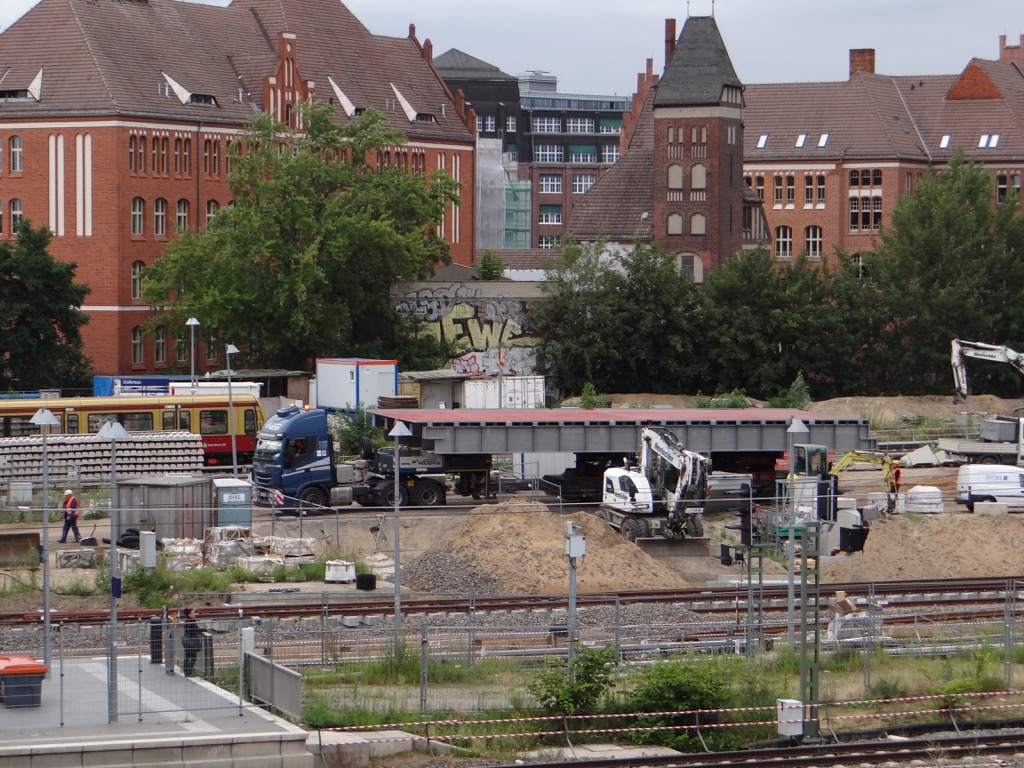

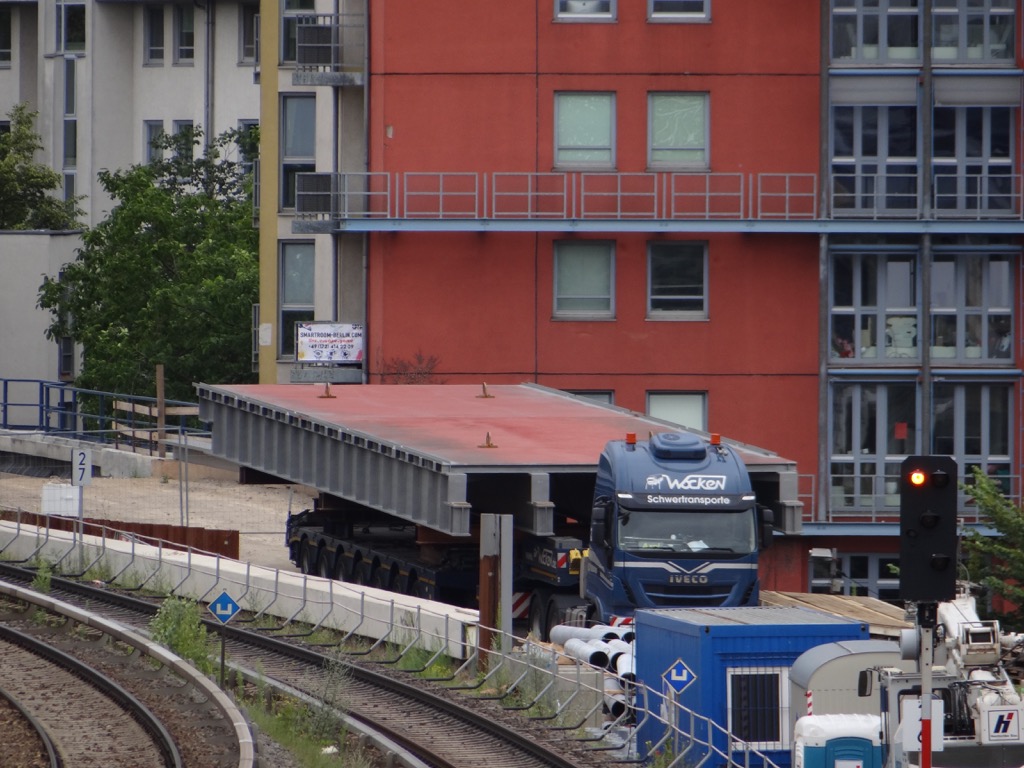

Abgeparkt, ein zweiter Schwertransporter mit dem Brückenteil welches vom Bahnsteig E zum Bahnsteig Ru reichen soll.

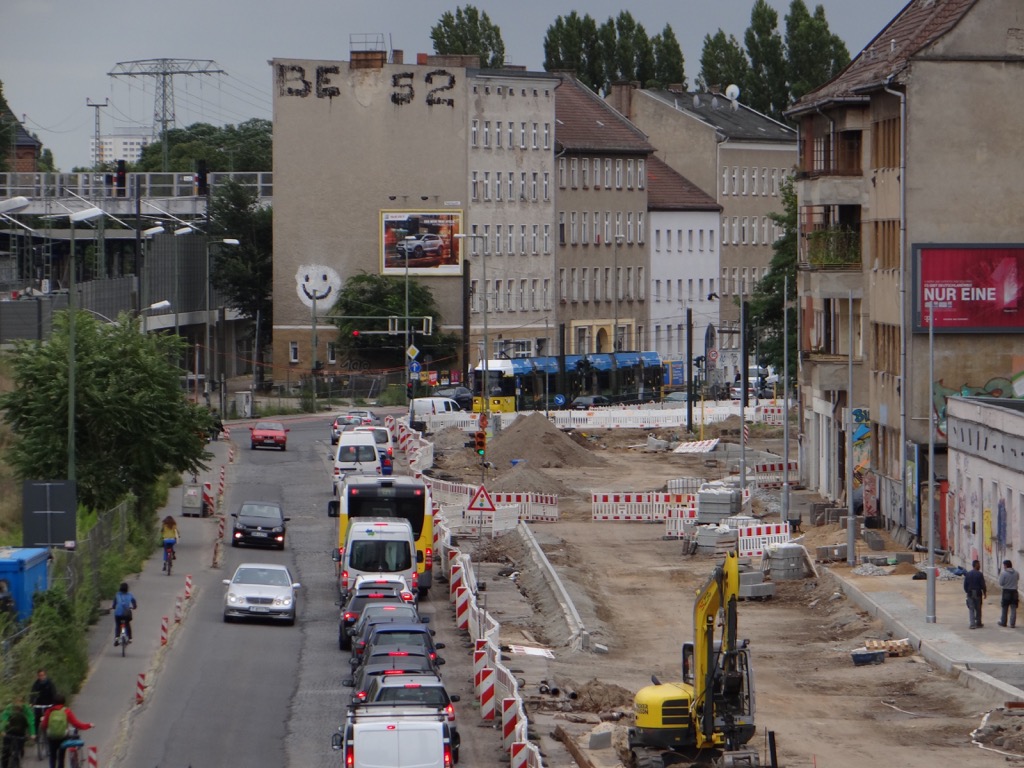

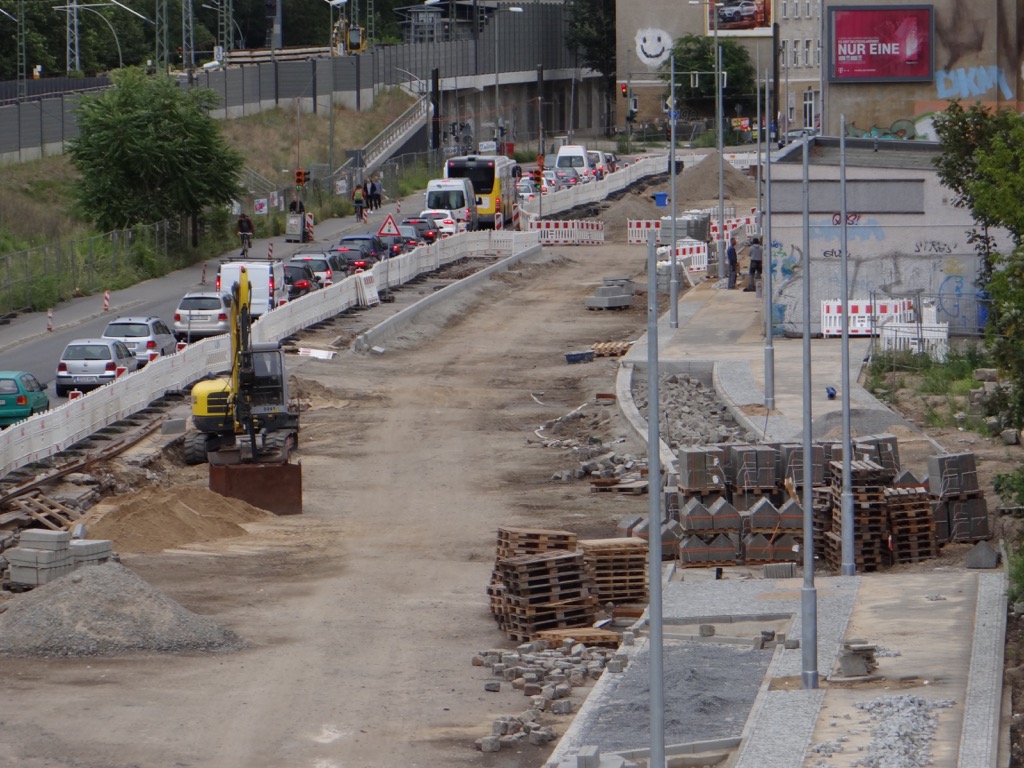

Ein Blick auf die Baustelle Hauptstraße. Hier gehen die Arbeiten planmäßig voran. Gehwege und Parkbuchten werden hergestellt.

Bevor die Fahrbahn aspahltiert werden kann, muss die nördliche Bordsteinkante errichtet werden. Hier waren teilweise noch alte Straßenbahnschienen im Weg. In gut 6 Wochen soll der Verkehr hier in beiden Richtungen auf dem südlichen Teil der Hauptstraße laufen, danach wird die nördliche Fahrbahn hergestellt.

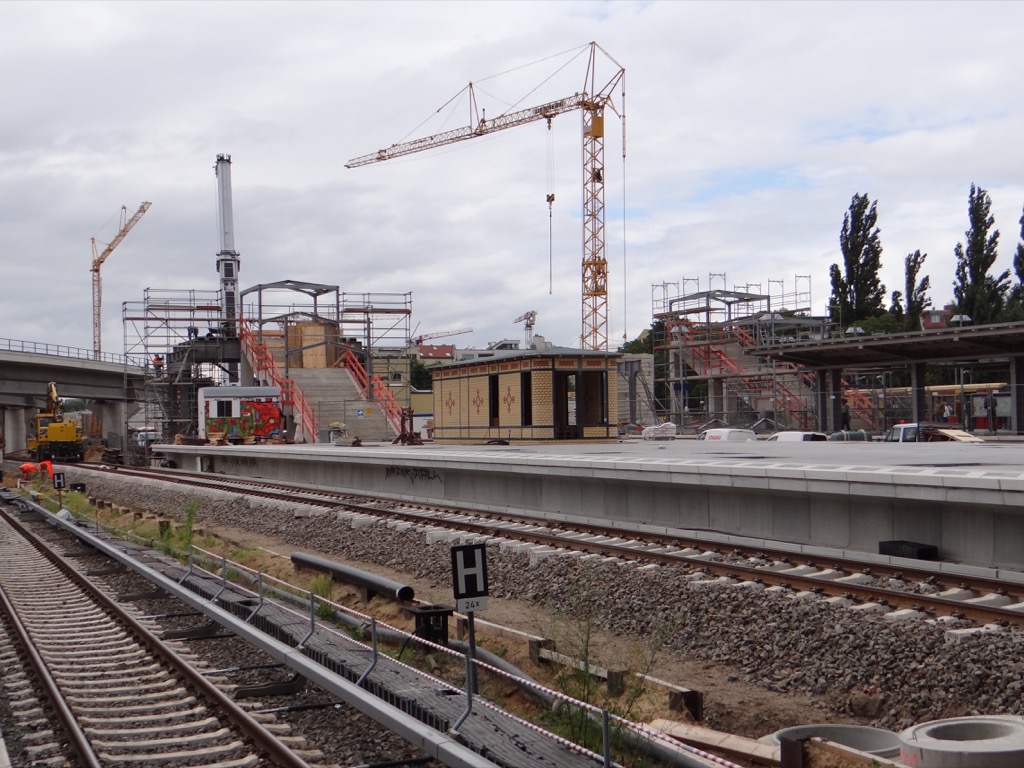

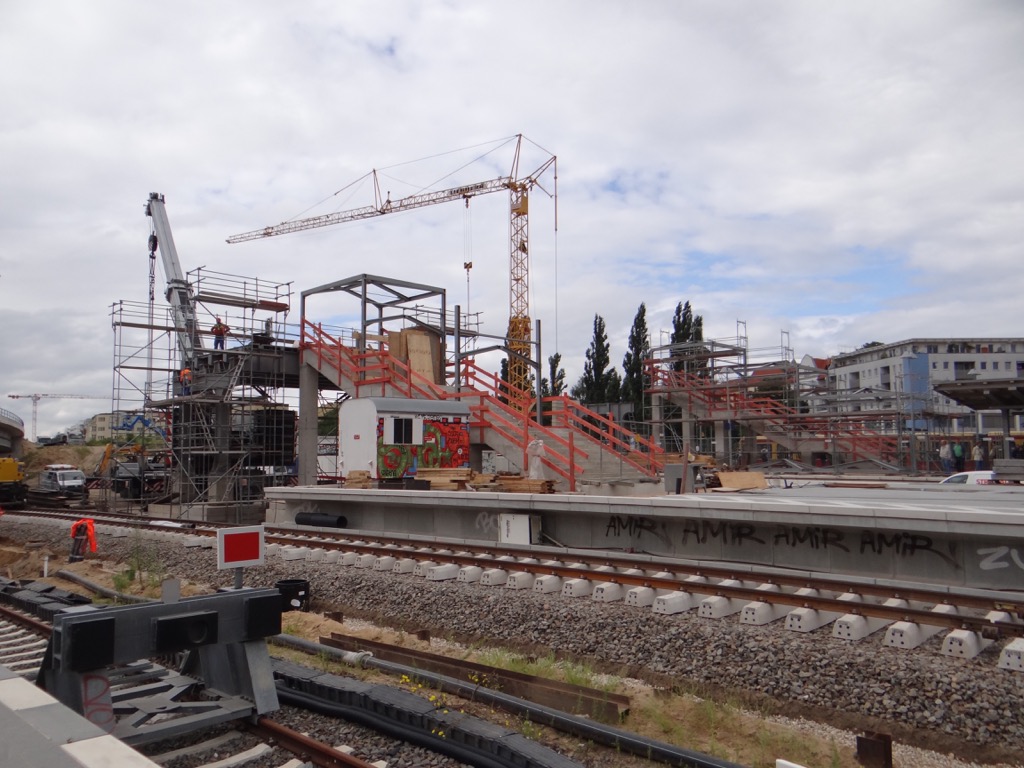

Zurück zum Bahnhof Ostkreuz. Das historische Aufsichtgebäude ist nun im Rohbau fertig. Im Hintergrund der Treppenaufgang mit seiner Einhausung zur späteren Fußgängerbrücke. Ein erstes Brückenteil wurde vorweg bereits eingehoben.

Die Stahl- und Brückenbauer bereiten sich auf das Einheben des nächsten Brückenteils vor.

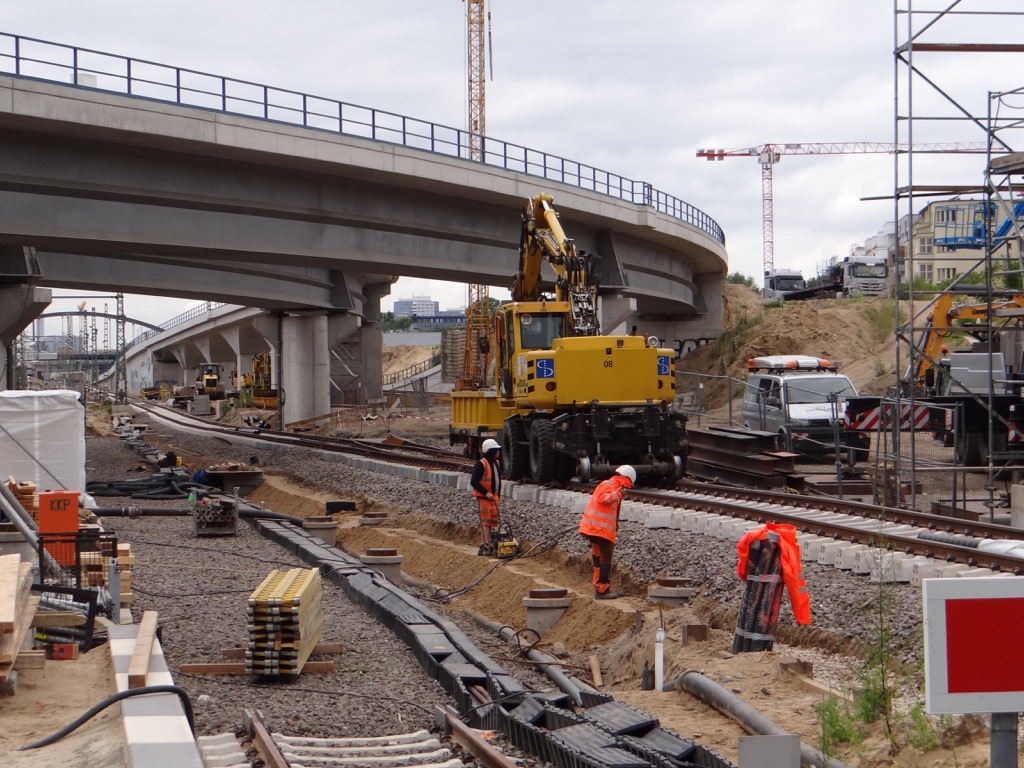

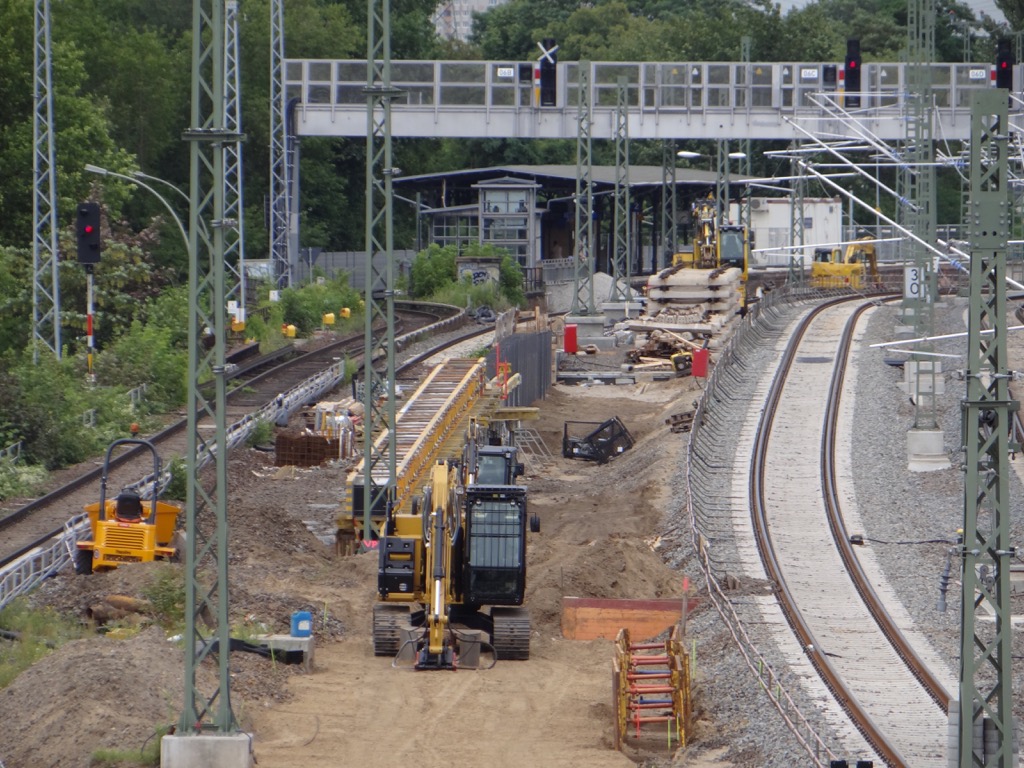

Das neue südliche S-Bahngleis reicht nun durchgehend vom Ostbahnhof bis an den Ostkopf des Bahnhofs Ostkreuz und kann nun von Bauzügen und anderen Baufahrzeugen genutzt werden.

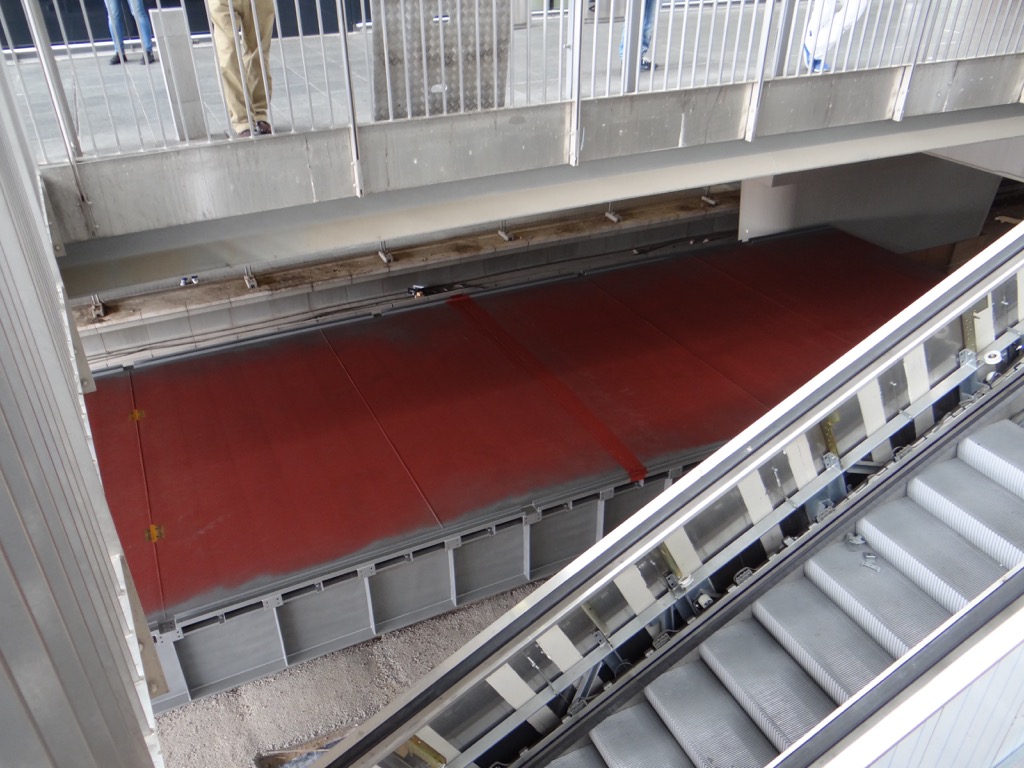

Es ist so weit, das Brückenteil wird durch den Bahnsteigbereich transportiert. Man sieht, die Brücke ist so breit, dass sie bereits über den Bahnsteig ragt. Das ist auch der Grund, warum auf dem Bahnsteig E noch nicht mit dem Aufbau des Bahnsteigdaches begonnen werden konnte. Die Dachstützen wären dem Brückentransport im Wege gewesen.

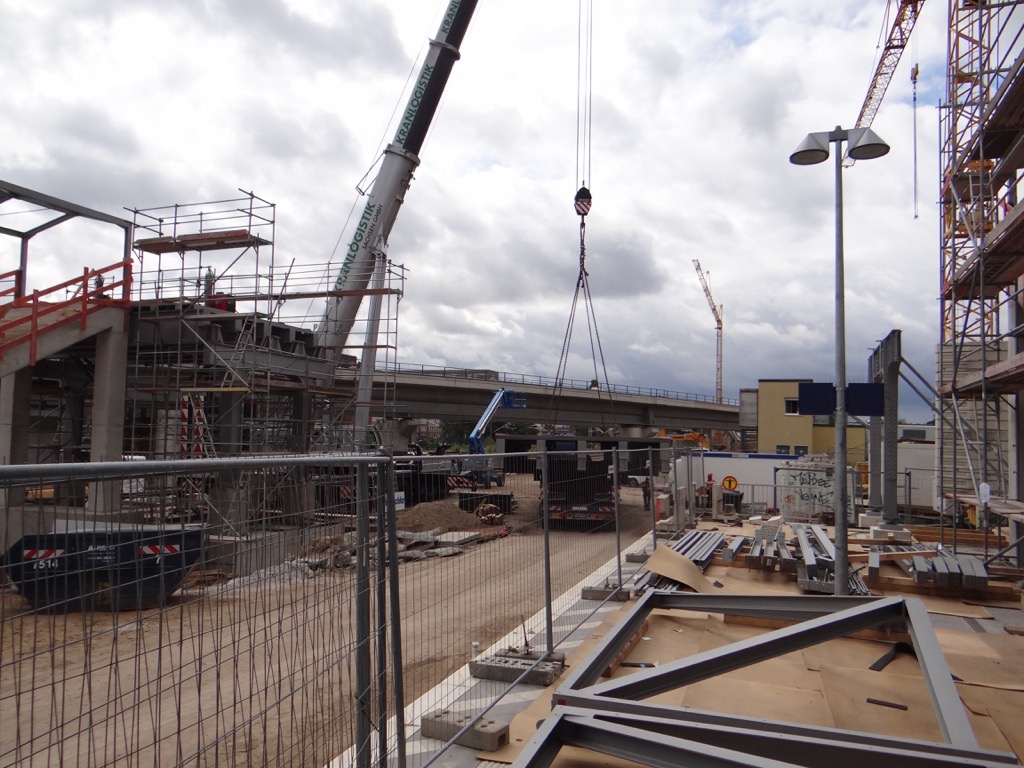

Fertig zum Einheben. Die Brücke hängt am Haken, die Fachleute sprechen hier vom Anschlagen.

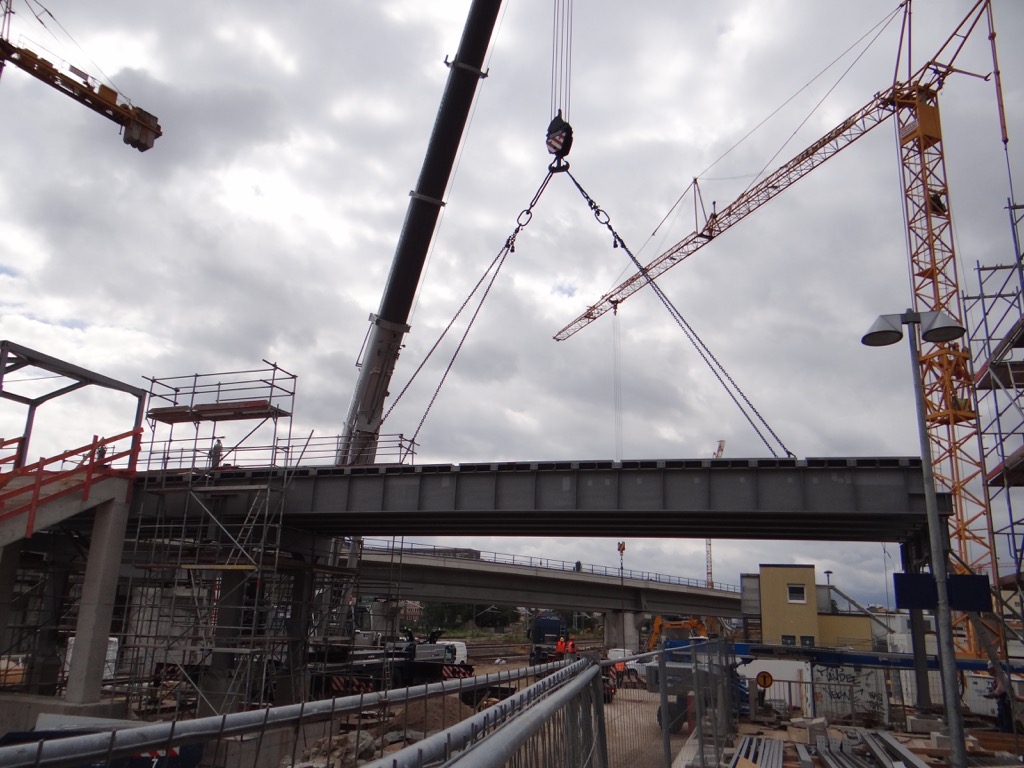

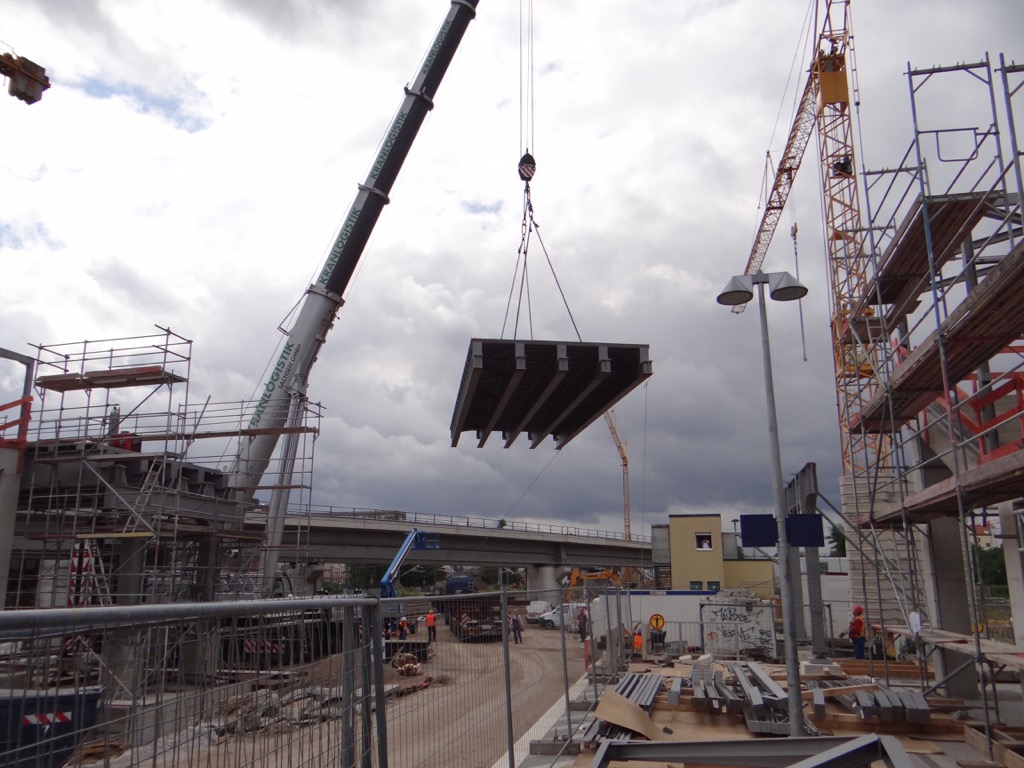

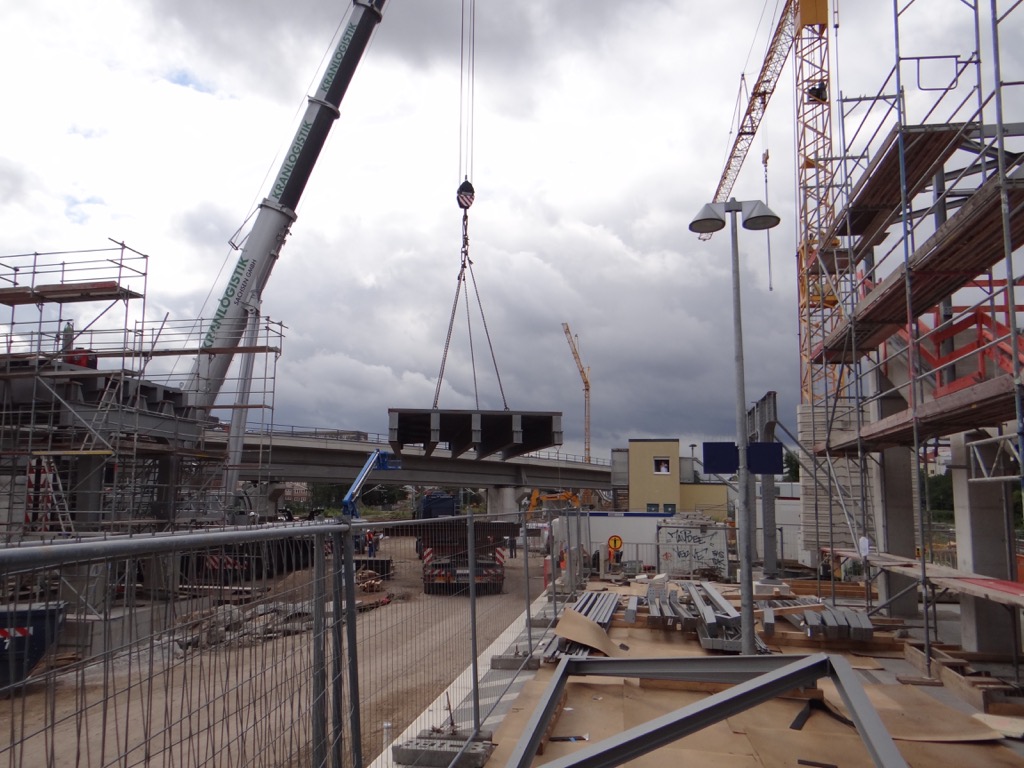

Langsam wird das Brückenteil gehoben…

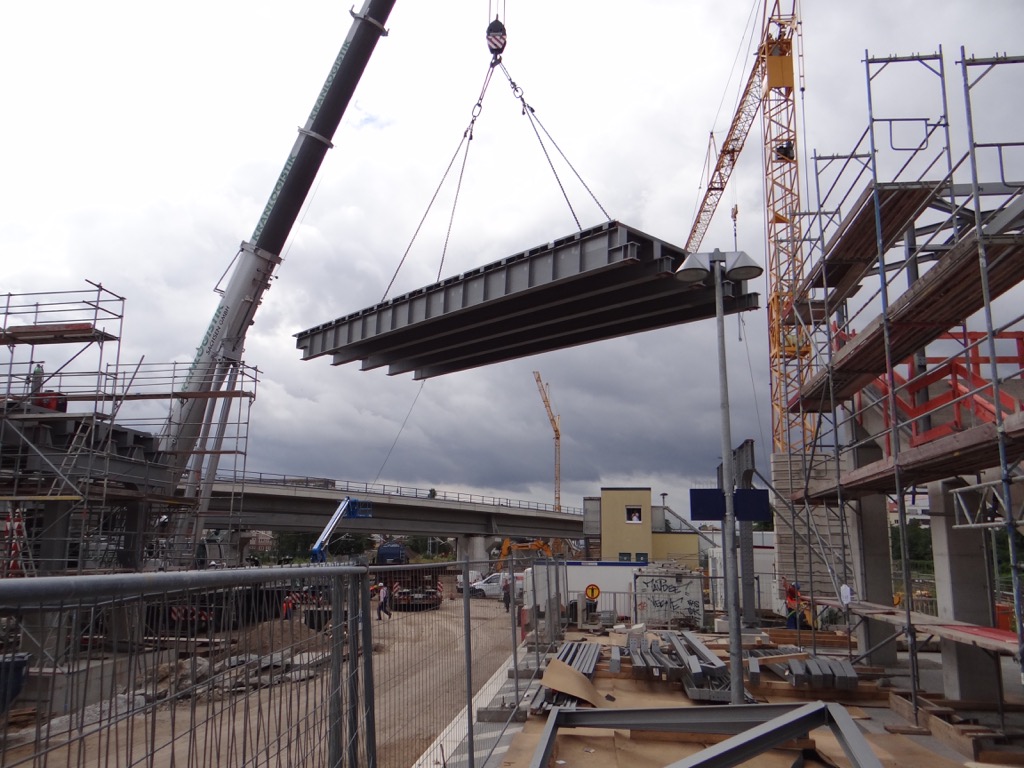

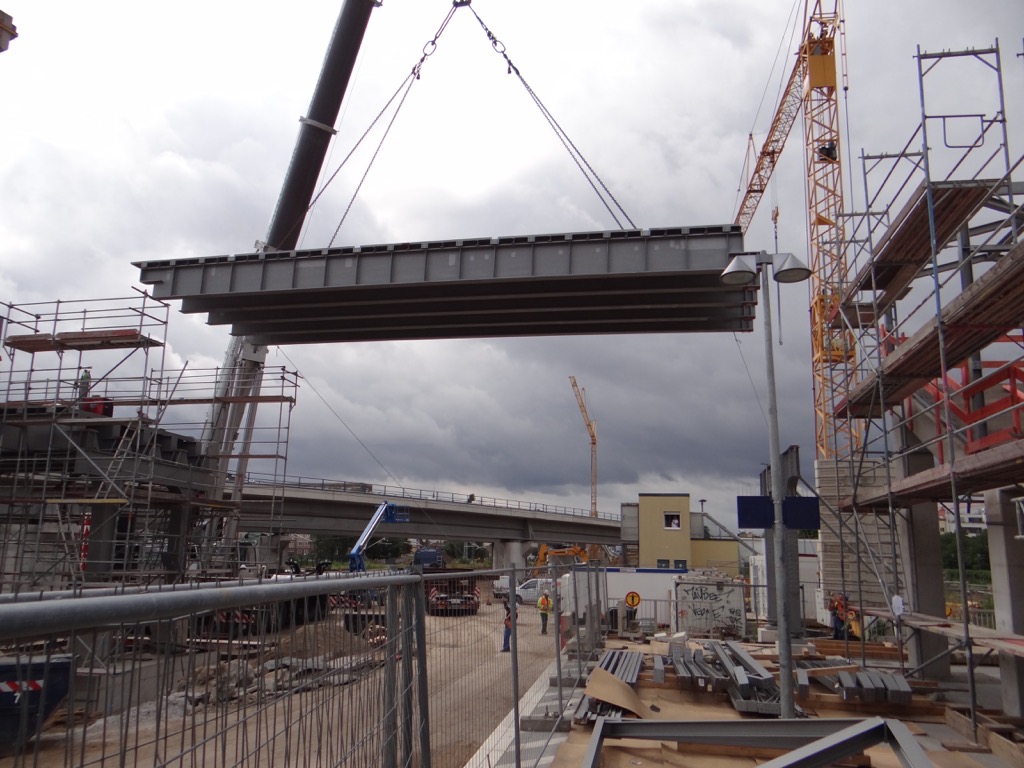

…und langsam gegen den Uhrzeigersinn gedreht.

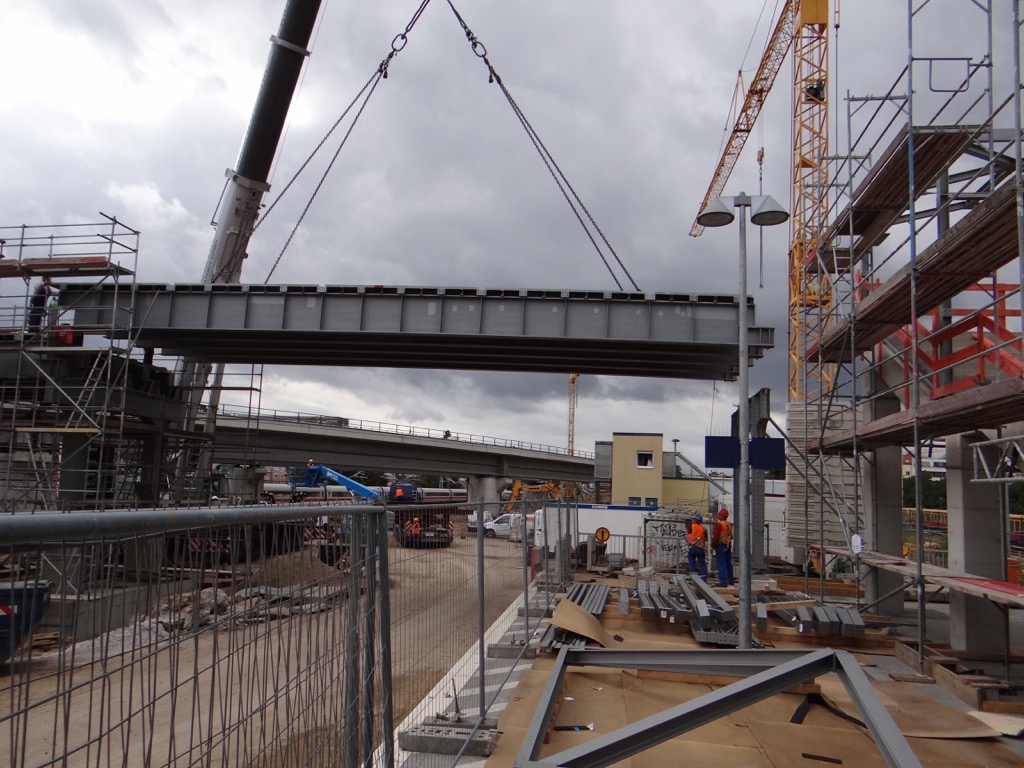

In Höhe der Baurüstung wird die Brücke dann endgültig…

…in Position gedreht…

…und langsam abgelassen.

Die Brücke sitzt (im weiteren Tagesverlauf wurde die Brücke noch mal ausgehoben, weil an den Stützen noch Anpassungen vorgenommen werden mussten).

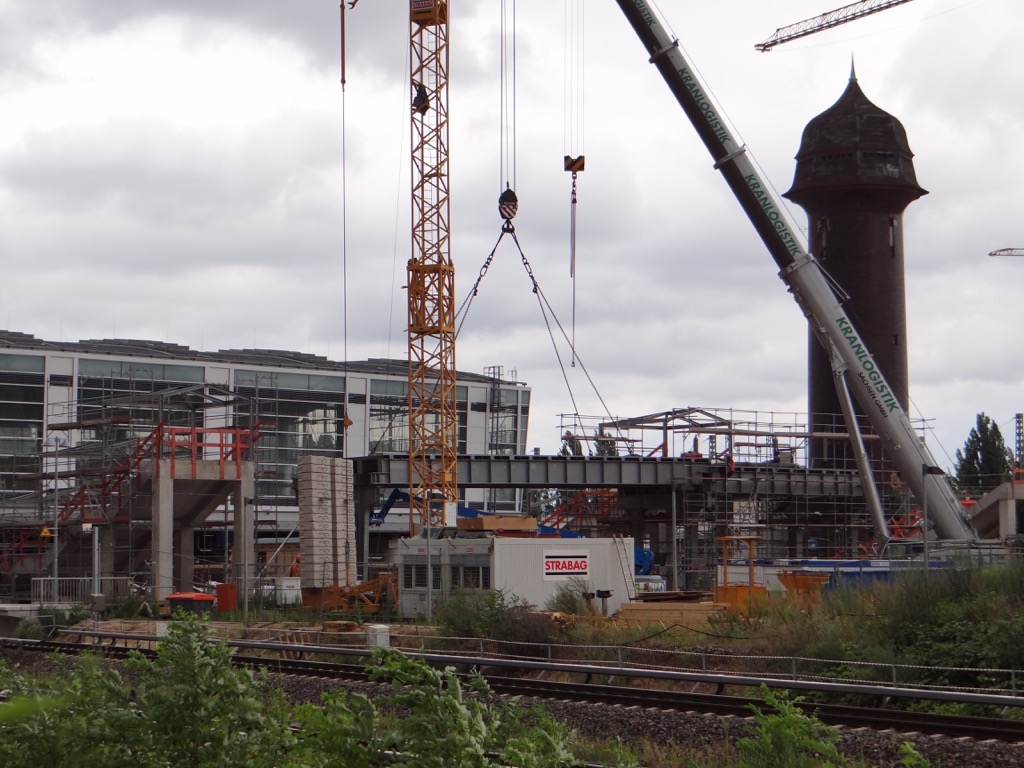

Blick von Nordwesten. Die Brücke wird mit den eingehausten Treppenaufgängen dem Ostkreuz seine historisch-charakteristische Optik wiederherstellen.

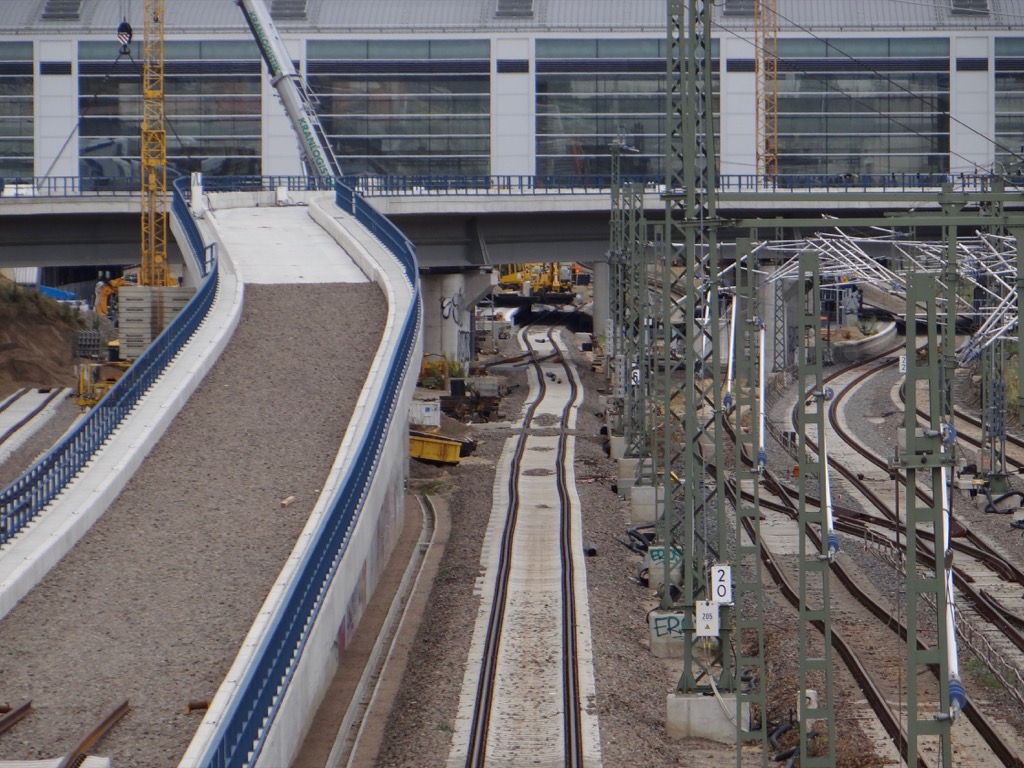

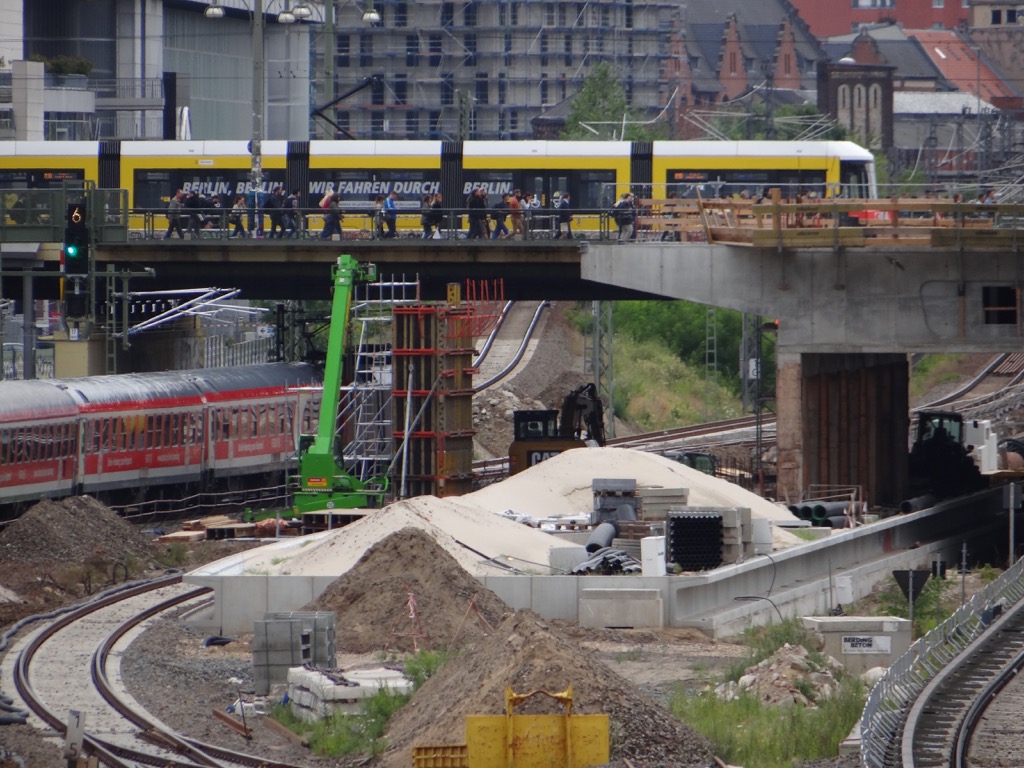

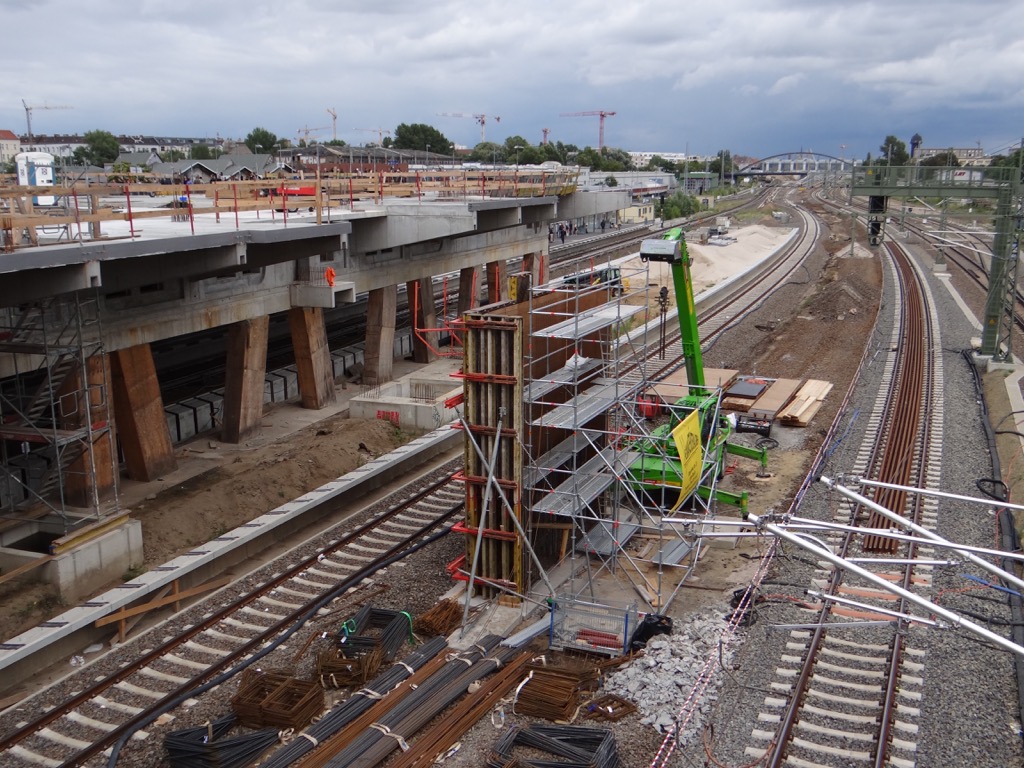

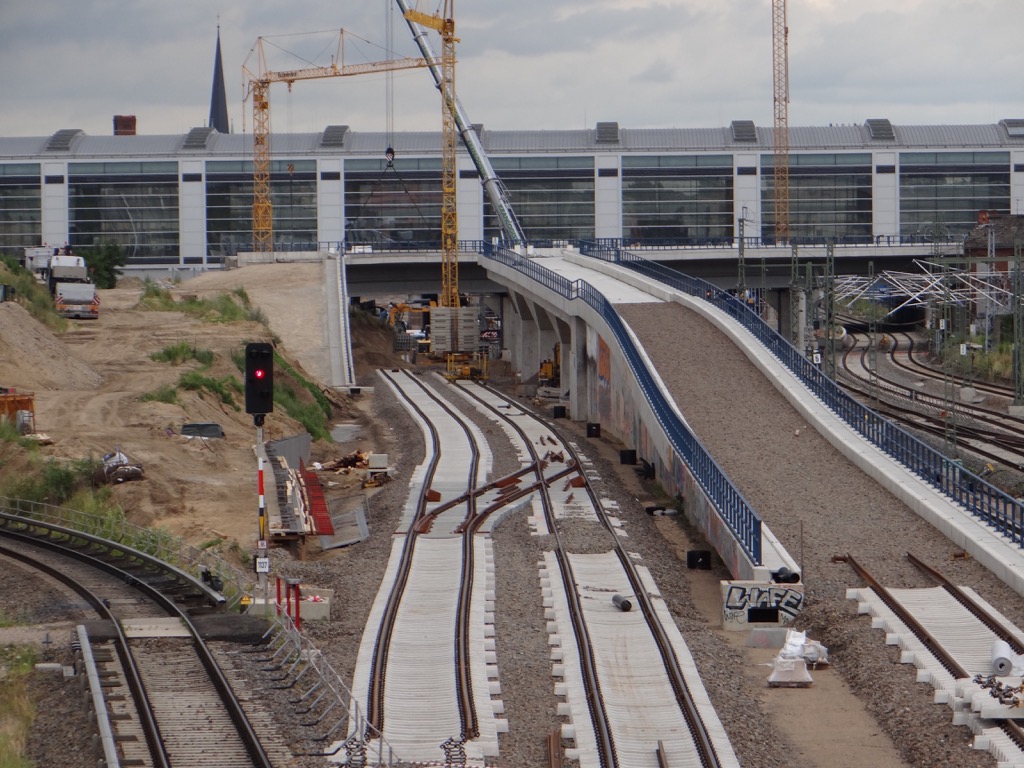

Weiter geht es mit einem Blick von der Modersohnbrücke. Auch hier ist der Gleisbau sichtbar vorangeschritten.

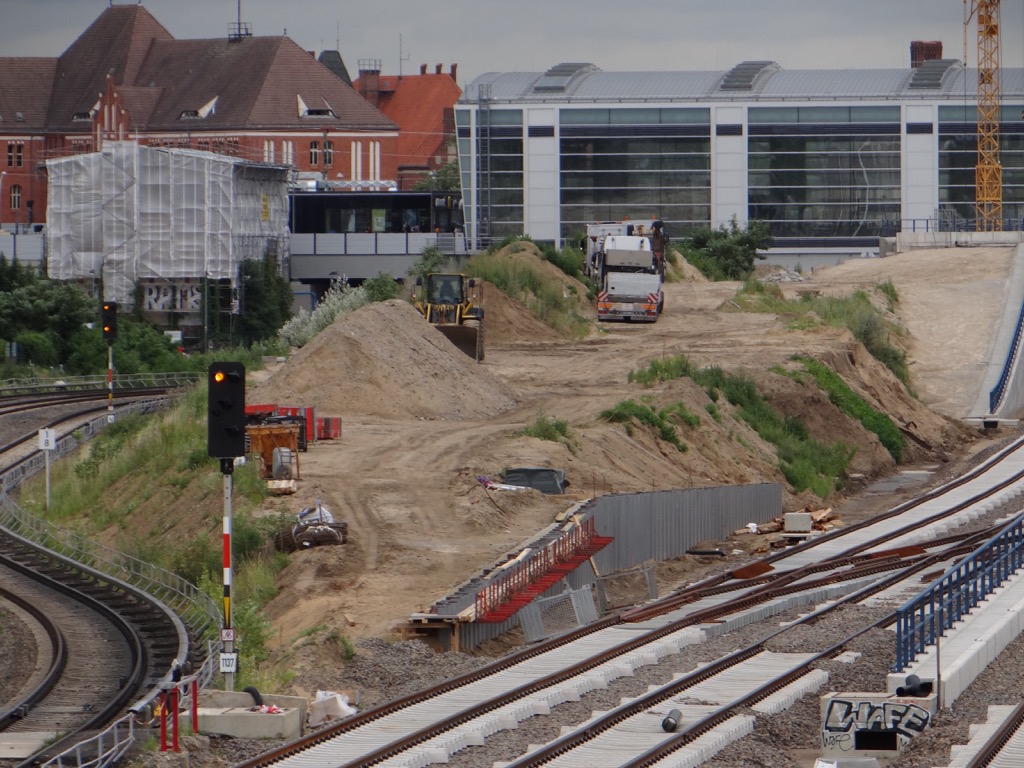

Für die nördliche Rampe der S9 Verbindungskurve wird ebenfalls eine kleine Stützwand errichtet.

Das von Ostbahnhof bis Ostkreuz durchgehend verlaufende neue südliche S-Bahngleis.

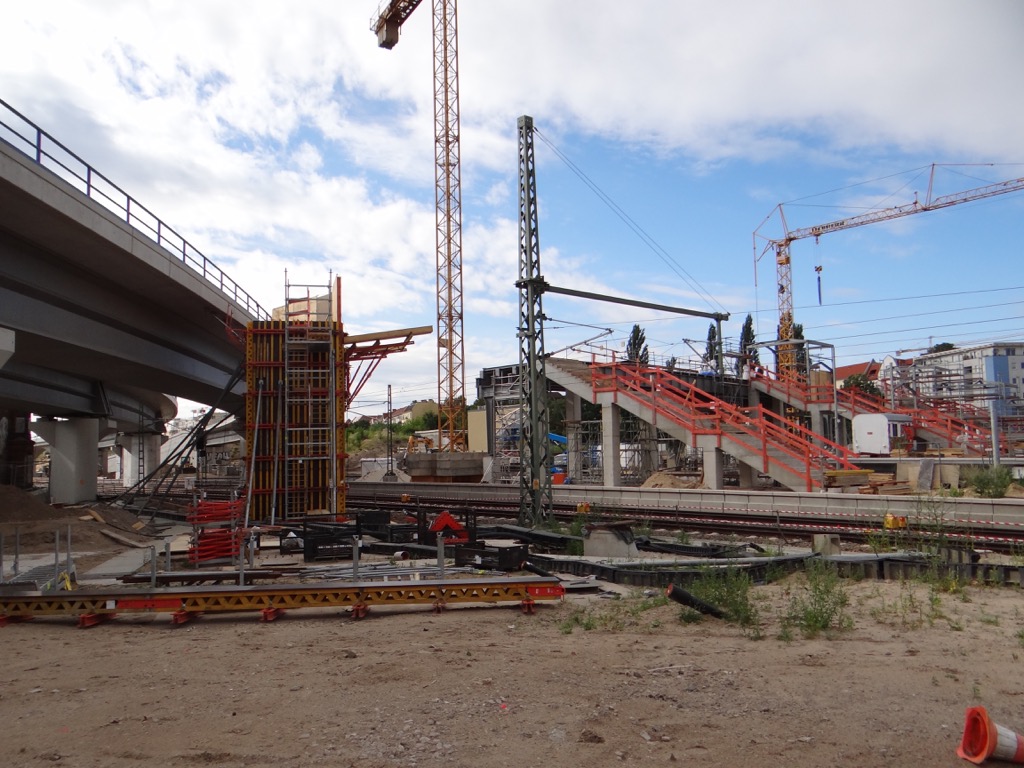

Blick Richtund Warschauer Straße. Hier entsteht nun tatsächlich der lang erwartete Brückenpfeiler für den Fußgängersteg zwischen U-Bahnhof Warschauer Straße und dem neuen Empfangsgebäude des S-Bahnhofs Warschauer Straße.

Für den Pfeiler wurden zuvor 3 Bohrpfähle gesetzt. Die Arbeiten zur Stahlbewehrung haben bereits begonnen. In gut zwei Wochen dürfte der Pfeiler ausgeschalt und fertig sein. Danach kann mit dem Neubau des nördlichen Fernbahngleises begonnen werden.

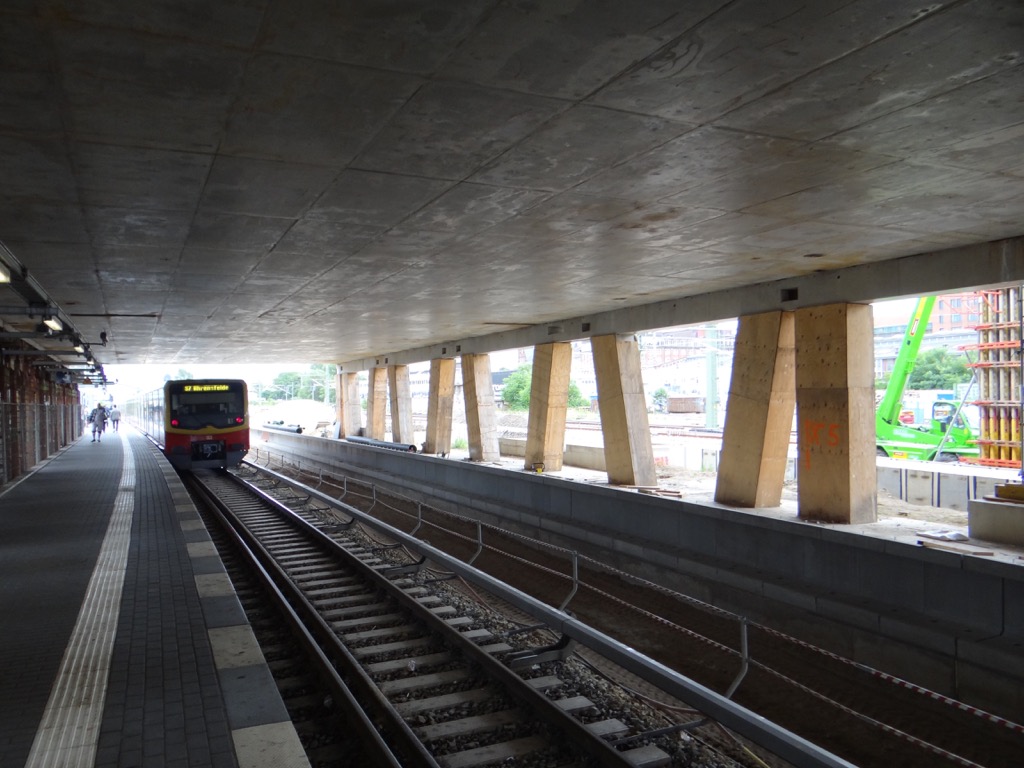

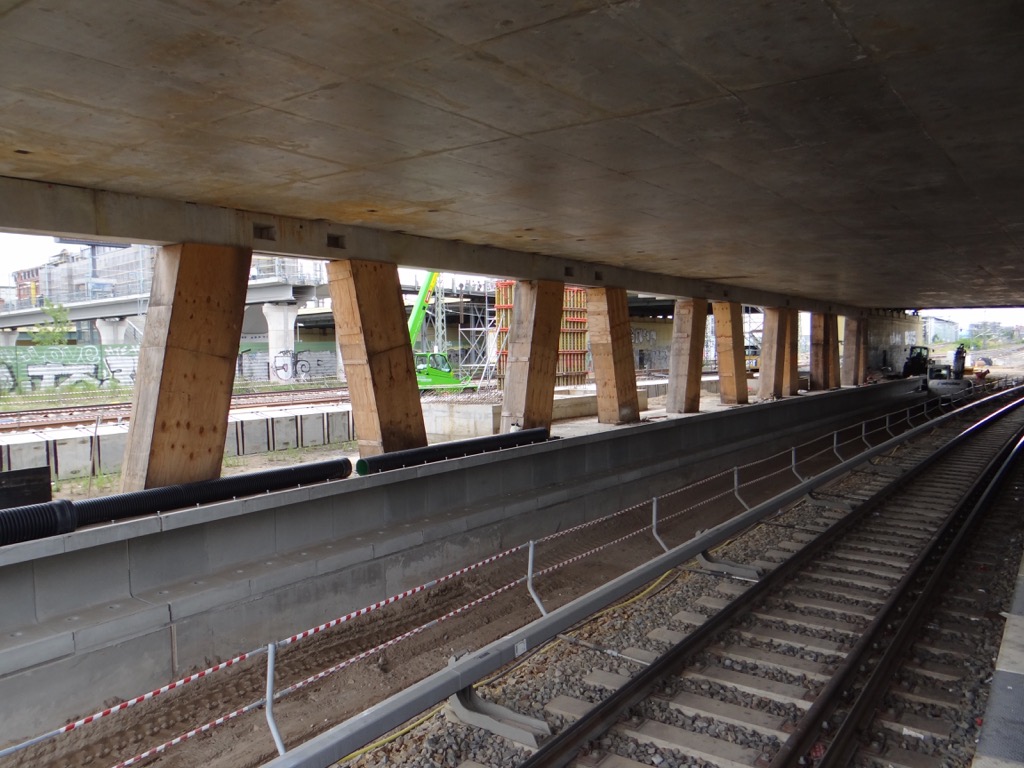

Ein Blick unter das neue Empfangsgebäude. Die Verschalung wurde nun entfernt und mit der Fortführung der nördlichen Bahnsteigkante des Bahnsteigs A konnte begonnen werden.

Es dürfte nicht lang dauern, dann rücken auch hier die Gleisbauer an um die Lücke des bereits in Teilen hergestellten S-Bahngleises zwischen Ostbahnhof und Ostkreuz ebenfalls zu schließen.

Zurück zum Ostkreuz –  zwei Bilder von Samstag

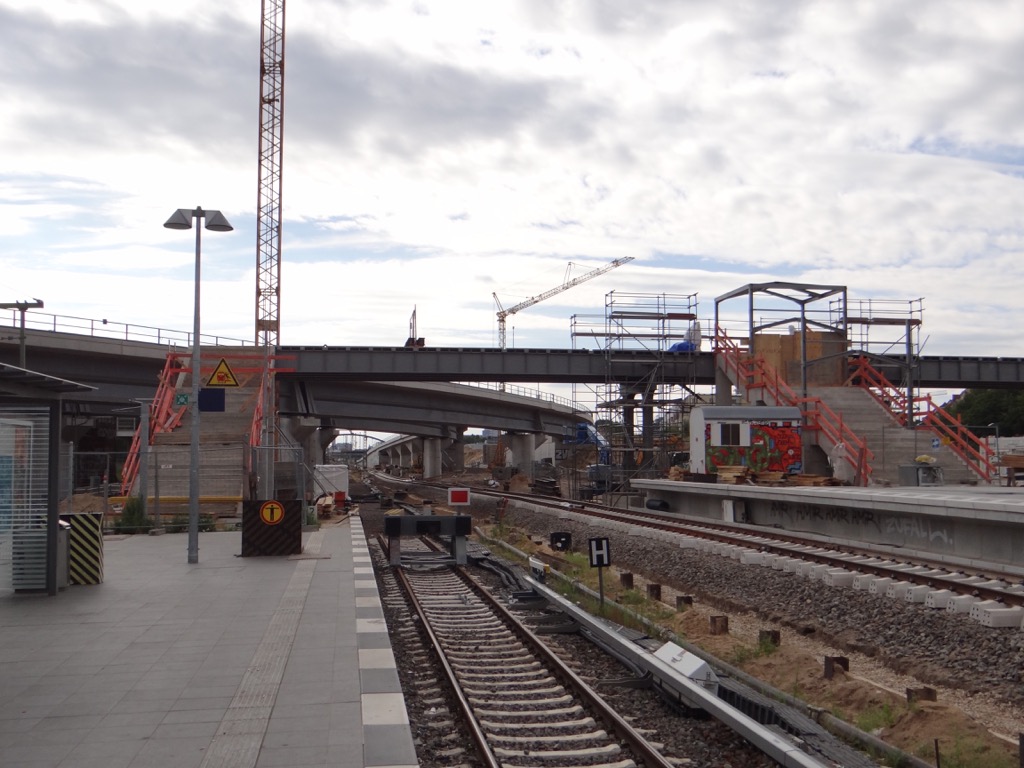

Noch am Freitag Abend wurde das zweite Brückenteil der Fußgängerbrücke eingehoben. Es verbindet den Aufgang des Bahnsteigs E mit dem Aufgang des Bahnsteigs Ru.

Es fehlt nun noch das Brückenteil zum Ausgang Markgrafendamm sowie das Podestteil am Aufgang vom Bahnsteig D

Ich hoffe Euch gefällt der aktuelle Überblick über das Baugeschehen. Ich freue mich über Eure Kommentare, Fragen und Anregungen.
